车辆防碰撞预警系统AWS650安装说明

伊路安行(CareDrive)车辆防碰撞预警系统AWS650安装说明
伊路安行(CareDrive)车辆防碰撞预警系统AWS650安装准备

1、安装准备:

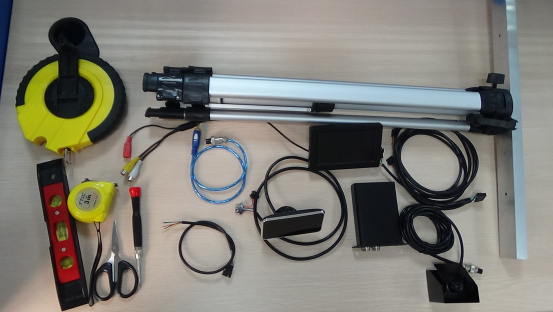

1)产品及配件:控制器、摄像头、报警显示器、电缆及配件。

2)标定工具和常用安装工具。


2、 车辆信号准备:



找出车辆的电源线、速度信号线、左转向灯信号线、右转向灯信号线,需要有汽车维修改装经验的专业人员进行,不同的汽车的信号线的位置有不同。


3、安装摄像头:


1) 建议清洁挡风玻璃,摄像头安装位置为挡风玻璃中心线合适高度(雨刮范围内),保持摄像头居中,平行,水平。

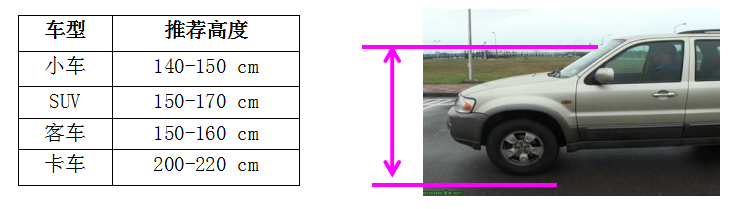

防碰撞系统AWS650摄像头安装高度表:

2)微调摄像头角度,使摄像头对准无限远的位置,确保识别准确性。

伊路安行(CareDrive)车辆防碰撞预警系统AWS650安装位置图示

4. 参数设置:


1)测量摄像头位置参数,分别测量摄像头到地面高度、摄像头到左车轮水平距离、摄像头到右车轮水平距离和摄像头到车头的距离,测量好这四个距离之后,用手持设置仪将参数写入系统。

2)车速校准。将车辆开到30Km/H速度,按下手持设置仪“30Speed_cal”确认键进行速度校准。


5. 路试检测:


进行开车路面检测。检查车速显示是否正确,车辆信号是否正确,车道检测及车距检测是否正常。
